微機控制高低溫電子萬能試驗機YTN-S10HL型。
產品方案：0.5級
微機控制高低溫電子萬能試驗機YTN-S10HL型產品概述：
儀特諾高低溫電子萬能試驗機系采用日本松下數字式交流伺服調速系統和伺服電機作為驅動系統，特別設計的同步齒型帶減速系統和滾珠絲杠副帶動試驗機的移動橫梁運動。
以Windows為操作平臺的基于數據庫技術的控制與數據處理軟件，實現了試驗力、試驗力峰值、橫梁位移、試樣變形及試驗曲線的屏幕顯示，所有的試驗操作均可以在計算機屏幕上以鼠標輸入的方式完成，具有良好的人機界面，操作方便。
獨立式雙通道全數字程控放大器實現了真正意義上的物理調零、增益調整及試驗力測量的自動換檔、調零和標定，無任何模擬調節環節，控制電路高度集成化，完全取消了電位器等機械調整器件，結構簡單，性能可靠。保證了該機可以實現試驗力、試樣變形和橫梁位移等參量的閉環控制，可實現恒力、恒位移、恒應變、等速率載荷循環、等速率變形循環等試驗。
用戶可以使用PC機專家系統自主設置恒應力、恒應變、恒位移等控制模式，各種控制模式之間可以平滑無擾切換。可實現符合GB、ISO、JIS、ASTM、DIN等多種標準的數據處理，特別是具有良好的擴展性，處理結果可以以ASCII碼的形式進行磁盤存儲，為試驗數據的再分析、數據庫管理、網絡傳輸?shù)群筇幚硖峁┝朔奖恪?/span>
微機控制高低溫電子萬能試驗機YTN-S10HL型可用于各種金屬、非金屬及復合材料的拉伸、壓縮、彎曲、剪切、剝離、撕裂、抽出、環剛度等力學性能指標的測試，適用于金屬絲、金屬箔、金屬板材和金屬棒材等金屬材料以及塑料管材、塑料型材、防水卷材、土工布、電線電纜、紡織品、纖維、橡膠、陶瓷、混凝土、膠粘劑、食品和醫藥包裝、薄膜、木材、紙張等非金屬材料的力學試驗。
微機控制高低溫電子萬能試驗機YTN-S10HL型產品制造及檢驗標準：
GB/T 2611-2007《試驗機通用技術要求》
JB/T 7406.1-1994《試驗機術語材料試驗機》
GB/T 16491-2008 《電子式萬能試驗機》
GB/T 16825.1-2008 《靜力單軸試驗機的檢驗 第1部分：拉力和（或） 壓力試驗機測力系統的檢驗與校準》
GB/T 22066-2008 《靜力單軸試驗機計算機數據采集系統的評定》
JJG 139-1999 《拉力、壓力和萬能材料試驗機》
JB/T 6146-2007 《引伸計技術條件》
JB/T 6147-2007《試驗機包裝、包裝標志、儲運技術要求》
GB/T 228.1-2010 《金屬材料 拉伸試驗 第1部分：室溫試驗方法》
GB/T 7314-2005 《金屬材料室溫壓縮試驗方法》
GB/T 232-2010 《金屬材料 彎曲試驗方法》
其它非金屬測試標準
微機控制高低溫電子萬能試驗機YTN-S10HL型主要特點：
|
項 目 |
詳 情 |
|
空氣調節方式 |
強制通風內循環，平衡調溫法（BTCH），該方法在制冷系統連續工作的情況下，中央控制系統根據所采集到的箱內溫濕度信號進行放大、模／數轉換、非線性校正后與溫濕度的設定值（目標值）進行比較，得出的偏差信號經PID運算，輸出調節信號，自動控制加熱器的輸出功率，最終使箱內的溫度達到一種動態平衡。 |
|
空氣循環裝置 |
空氣循環裝置：內置空調間、循環風道及長軸離心式通風機，使用高效的制冷機和能量調節系統，通過高效通風機進行有效的熱交換，達到實現溫度變化之目的。通過改善空氣的鼓風氣流，提高了空氣流量及加熱器表面與空氣的熱交換能力，通過出風孔口的調節，從而大幅改善了試驗箱的溫度均勻性； |
|
加熱方式 |
優質鎳鉻合金電加熱器； |
|
冷卻方式 |
多級膜片式空氣熱交換器； |
微機控制高低溫電子萬能試驗機YTN-S10HL型制冷系統：
|
項 目 |
詳 情 |
|
制冷壓縮機 |
采用“法國泰康”壓縮機構成制冷系統，與同類型制冷壓縮機比較，該型號壓縮機制冷量大、噪音小、能耗低、效率高。能夠長期、穩定、可靠的運行。大大降低了用戶的使用費用，有利于降低設備的噪聲，延長設備的使用壽命。 |
|
制冷工作原理 |
高低制冷循環均采用逆卡若循環，該循環由一個等溫過程和一個絕熱過程組成，其過程如下：制冷劑經壓縮機絕熱壓縮到較高的壓力，消耗了功使排氣溫度升高，之后制冷劑經冷凝器等溫地和四周介質進行熱交換將熱量傳給四周介質。后制冷劑經截流閥絕熱膨脹做功，這時制冷劑溫度降低。最后制冷劑通過蒸發器等溫地從溫度較高的物體吸熱，使被冷卻物體溫度降低。此循環周而復始從而達到降溫之目的。 |
|
制冷蒸發器 |
單面焊，冷擴； |
|
冷卻方式 |
風冷式。 |
|
主要制冷配件 |
壓縮機、電磁閥、過濾器等 |
|
制冷劑 |
采用環保制冷劑R404A 其臭氧耗損系數ODP值為0。 |
微機控制高低溫電子萬能試驗機YTN-S10HL型安全保護：
本試驗箱滿足國家電工安全標準，布線規范，各接線端口均有明確標注，無裸露；
工作室與各電源絕對絕緣，安全可靠；
完善的安全保護功能（如下）；
A、可靠的接地保護裝置
B、整機電源漏電/斷路/缺相/過壓/欠壓保護
C、工作室超溫保護
D、制冷壓縮機超壓保護
E、制冷壓縮機過載保護
微機控制高低溫電子萬能試驗機YTN-S10HL型設備使用條件：
|
項 目 |
詳 情 |
|
電壓 |
單相線制 220VAC±10%； |
|
環境溫度 |
5～35℃ |
|
環境濕度 |
≯85%R.H； |
|
大氣壓 |
86～106Kpa； |
|
環境條件 |
設備現場周圍無強烈振動、無強電磁場干擾、無高濃度粉塵及腐蝕性物質、無陽光直接照射或其它熱源直接輻射 |
|
設備水平放置通風良好的試驗室內，周圍應留有充足的空間供操作及維護之用。 |
|
微機控制高低溫電子萬能試驗機YTN-S10HL型試驗機指標：
|
品牌 |
ETNALN儀特諾 |
||
|
型號 |
YTN-S5HL |
YTN-S10HL |
|
|
容量 |
KN |
5 |
10 |
|
KG |
500 |
1000 |
|
|
lb |
1102 |
2204 |
|
|
傳感器 |
美國 |
||
|
伺服電機 |
日本松下 |
||
|
單位切換 |
G、Kg、lb、N、KN |
||
|
位移單位切換 |
Inch cm mm |
||
|
試驗機級別 |
0.5級 |
||
|
有效測力范圍 |
0.2％～100％FS |
||
|
力值精度 |
示值的±0.5%以內 |
||
|
力值分解度 |
1/500000 |
||
|
位移分解度 |
≤0.05μm |
||
|
位移精度 |
示值的±0.5%以內 |
||
|
變形測量范圍 |
0.2%～100%FS |
||
|
變形示值精度 |
示值的±0.5%以內 |
||
|
大變形測量范圍 |
1000mm（選購） |
||
|
大變形分辨力 |
0.01mm（選購） |
||
|
大變形示值誤差極限 |
示值的±0.5%以內（選購） |
||
|
最大試驗速度 |
500mm/min；選購最大1000mm/min |
||
|
最小試驗速度 |
0.01mm/min |
||
|
速度精度 |
示值的±0.5%以內 |
||
|
橫梁行程測量高度 |
無夾具試驗行程：1330mm；有夾具試驗行程：800mm |
||
|
有效寬度 |
750mm |
||
|
夾具配置 |
薄膜拉伸夾具一套，180度剝離夾具一套。 |
||
|
返回方式 |
手動或自動兩種選擇，試驗結束后自動返回或手動返回初始位置 |
||
|
停機方式 |
1、最大斷裂值自動停機 2、上下限安全設定停機 |
||
|
安全裝置 |
1、機械行程開關保護 2、急停開關緊急制動 |
||
|
超載保護 |
超過負荷100％，機器自動保護 |
||
|
附件 |
電源線1條；測試軟件程序1份；數據線1條；說明書1份；合格證1份 |
||
|
選購配件 |
防飛濺裝置(防護門）；電腦；打印機；小變形金屬引伸計，大變形引伸計 |
||
|
電源電壓 |
220V.AC/ 50HZ; (可依國別選擇110V.AC/60HZ) |
||
|
主機尺寸 / 重量 |
含底座機型：長L*寬W*高H:800mm*750mm*2100mm / 約205KG |
||
高低溫箱參數：（壓縮機制冷）

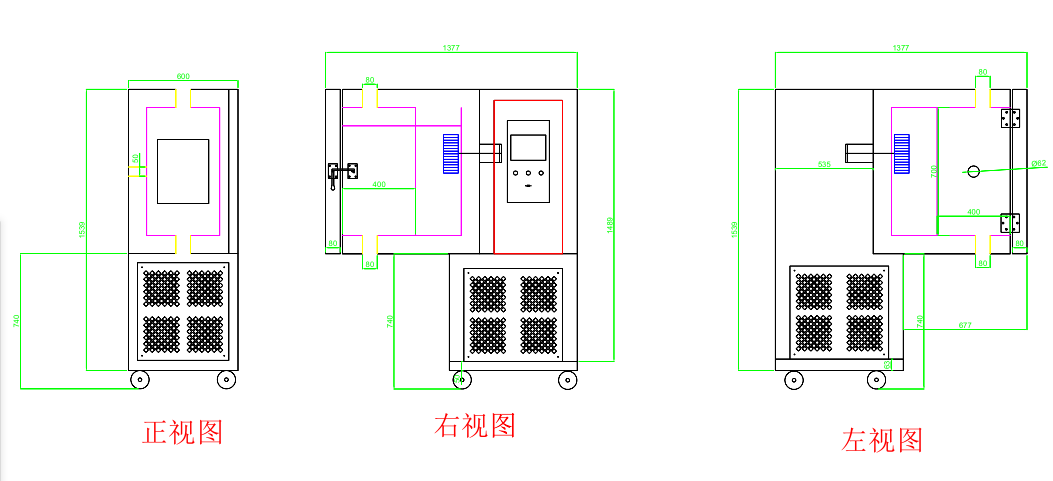

工作室尺寸：400×400×700(mm）（D×W×H） 尺寸可定制
外形尺寸：600×1380×1640(mm）（D×W×H） 尺寸可定制
溫度范圍：-20℃～+150℃
溫度變化： 升溫： -20℃～+150℃ 1～3℃/MIN
降溫：0℃～-20℃ 1℃/MIN
控制精度：≤±1℃
溫度波動度：≤2℃
溫度均勻度：≤2℃
濕度范圍：20%～98%R.H.
濕度波動度：±3%R.H.
箱體上下面對應Ф80*2
降溫方式：壓縮機制冷
微機控制高低溫電子萬能試驗機YTN-S10HL型高低溫箱配置：
|
設備名稱 |
高低溫試驗箱 |
||
|
主要 配置 |
箱體 |
結構形式 |
一體式，試驗箱體與控制器、制冷機組分別安裝。 |
|
外殼材質 |
不銹鋼板SUS304 1.0mm |
||
|
工作室材質 |
不銹鋼板SUS304 1.0mm |
||
|
保溫材料 |
硬質聚氨脂發泡，保溫層厚度80mm |
||
|
測試孔 |
箱體上下中心開有Φ80*2 |
||
|
導軌架 |
高低溫箱用導軌架 |
根據主設備定制尺寸 |
|
|
控制 系統 |
溫度控制儀 |
單點溫度控制器 |
|
|
溫度控制性能 |
溫度分辨率：±0.1℃； |
||
|
溫度傳感器 |
A級高精度工業鉑金熱電阻PT100 |
||
|
運行方式 |
恒定（定點）. |
||
|
主要執行電器 |
施耐德交流接觸器、熱繼電器；小型繼電器；變壓器；固態繼電器等； |
||
|
壓縮機制冷系統 |
壓縮機 |
制冷壓縮機 |
|
|
電磁閥 |
日本“鷺宮”原裝進口 |
||
|
干燥過慮器 |
丹麥“丹弗斯”原裝進口 |
||
|
銅管 |
優質無氧銅管、充氮焊接 |
||
|
能量調節膨脹閥 |
丹麥“丹弗斯”原裝進口 |
||
|
蒸發器 |
自行設計國產優質高效翅片式 |
||
|
冷卻方式 |
風冷 |
||
|
安裝特點 |
A、整個制冷系統均充氮保壓2.2Mpa檢漏測試； B、加溫、降溫系統完全獨立 C、配有本公司特點，高溫制冷機回氣冷卻系統； D、所有制冷系統動作程序，均由儀表進行自動控制。 |
||
|
加熱系統 |
控溫元件 |
固態繼電器 |
|
|
加熱方式 |
優質鎳鉻合金絲電加熱器 |
||
|
鼓風系統 |
循環系統 |
風扇強制對流方式 |
|
|
電機 |
加長不銹鋼軸電機 |
||
|
風葉 |
離心風葉 |
||
|
減振措施 |
壓縮機 |
特種橡膠減振 |
|
|
安全裝置 |
安全報警動作 |
聲、光報警提示 |
|
|
試驗箱結構件 |
接地保護 |
||
|
試驗箱工作室 |
獨立的超溫保護系統 |
||
|
壓縮機 |
超壓保護/超溫保護/過載保護 |
||
|
電源 |
過流/漏電保護 |
||
|
隨機配件 |
電源線1條； |
||
|
隨機文件 |
保修卡/合格證 /使用說明書。 |
||
